Cách lắp camera lùi vào màn hình Android có sẵn trên xe: hướng dẫn từng bước

Xe đã lắp màn hình Android nhưng chưa có camera lùi là tình huống rất phổ biến, nhất là với xe đời cũ hoặc bản tiêu chuẩn. Tin tốt là hầu hết màn hình Android đều có sẵn cổng camera lùi, nên bạn chỉ cần chọn đúng camera và đấu nối đúng ba đường: tín hiệu hình, nguồn và dây kích lùi. Bài này hướng dẫn cách lắp camera lùi vào màn hình Android theo từng bước, giúp bạn tự làm hoặc hiểu rõ việc thợ làm để kiểm tra lại.

Chuẩn bị gì trước khi lắp camera lùi?

Trước khi tháo bất cứ chi tiết nào, hãy dành 15 phút kiểm tra để tránh mua sai camera hoặc phải làm lại.

Kiểm tra màn hình Android. Vào phần cài đặt xe (thường tên là Cài đặt xe, Car settings hoặc Factory settings) để xem màn hình hỗ trợ chuẩn camera nào: chỉ CVBS (analog thường), hay có thêm AHD 720p/1080p. Nếu không chắc, xem sách hướng dẫn đi kèm màn hình hoặc hỏi nơi bán. Đồng thời, nhìn phía sau màn hình hoặc bó dây đi kèm để tìm giắc RCA ghi “CAM”, “REAR CAM” hoặc “BACK CAM”, và một sợi dây ghi “BACK”, “REVERSE” hay “R-CAM DET”.

Chọn camera phù hợp. CVBS là chuẩn analog phổ thông, hình ảnh độ nét thấp nhưng tương thích rộng. AHD cho hình nét hơn nhưng chỉ hiển thị khi cả camera lẫn màn hình cùng hỗ trợ và chọn đúng chế độ. Nếu màn hình chỉ có CVBS mà bạn lắp camera AHD, thường sẽ mất hình hoặc hình nhiễu. Bài camera lùi ô tô loại nào lắp thêm dễ dàng, hình ảnh rõ nét có phân tích chi tiết hơn về các loại camera.

Chuẩn bị dụng cụ: bộ tua vít, dụng cụ nạy nhựa nội thất, đồng hồ vạn năng (để xác định dây đèn lùi), băng keo điện hoặc ống co nhiệt, dây rút, kìm tuốt dây. Nếu cần khoan lỗ, chuẩn bị khoan và keo silicone chống nước.

Đọc kỹ điều kiện bảo hành xe. Với xe còn bảo hành, can thiệp vào dây điện có thể ảnh hưởng quyền lợi bảo hành phần điện liên quan. Nếu lo ngại, hãy lắp tại đại lý hoặc cửa hàng có cam kết bảo hành rõ ràng.

Bước 1: Xác định vị trí lắp camera và đường đi dây

Camera lùi thường được gắn ở ba vị trí: trên khung biển số, cạnh đèn soi biển số, hoặc tay nắm cốp. Vị trí ở giữa đuôi xe, càng cao càng tốt trong giới hạn hợp lý, sẽ cho góc nhìn cân đối và ít bị che khuất. Tránh lắp lệch sang một bên, vì vạch hướng dẫn đỗ xe sẽ sai lệch.

Tiếp theo, hình dung đường đi dây từ camera vào khoang hành khách: camera → bên trong cánh cốp hoặc cửa hậu → qua ống cao su nối thân xe và cốp (gen dây có sẵn) → dọc sàn xe dưới nẹp bậc cửa → lên khu vực táp-lô phía sau màn hình. Đi dây theo đường dây zin có sẵn giúp gọn, ít phải khoan và tránh dây bị kẹp khi đóng mở cốp.

Một mẹo là đo sơ bộ chiều dài đường dây trước khi mua camera. Dây tín hiệu đi kèm camera thường có nhiều độ dài khác nhau; xe sedan, SUV 7 chỗ cần dây dài hơn xe hatchback. Thà dây dư một chút rồi cuộn gọn, còn hơn phải nối thêm giữa chừng làm giảm chất lượng tín hiệu.

Bước 2: Gắn camera và luồn dây vào trong xe

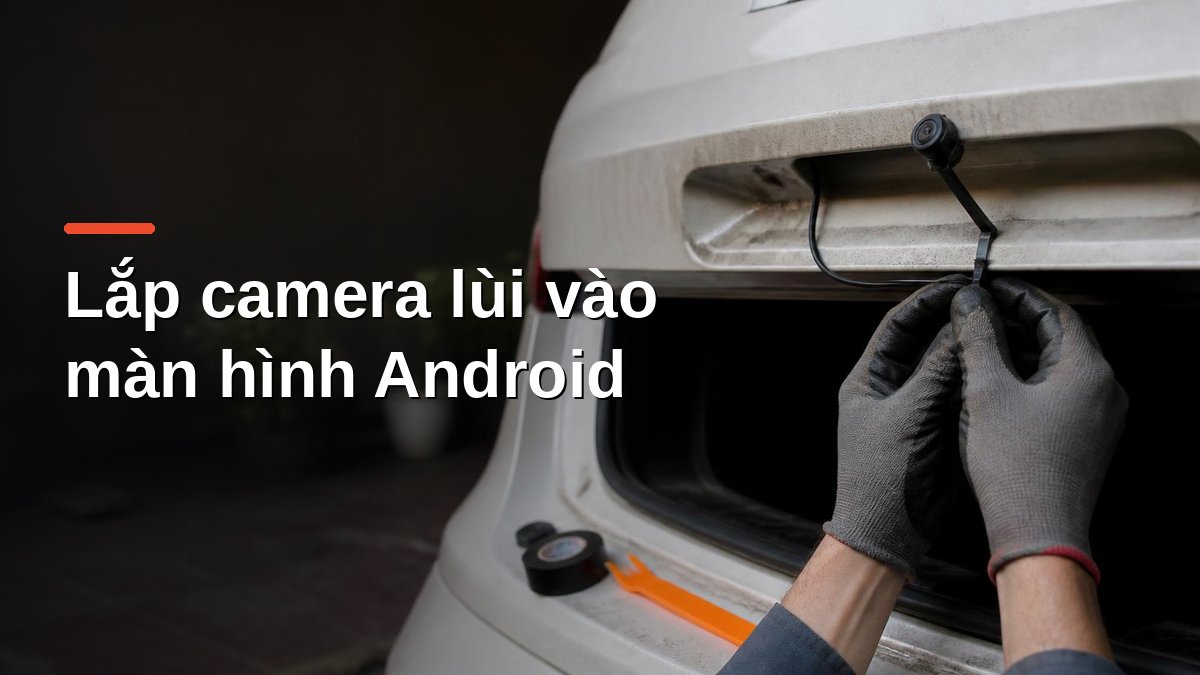

Tháo ốp nhựa trong cánh cốp bằng dụng cụ nạy, làm chậm để không gãy chốt. Gắn camera theo kiểu đi kèm: bắt vít vào khung biển số, dán keo hai mặt, hoặc khoan lỗ nhỏ trên nắp cốp. Nếu phải khoan, hãy chọn mũi khoan vừa đủ, xử lý mép lỗ và bịt kín bằng silicone hoặc gioăng cao su để nước mưa không lọt vào trong cốp.

Luồn dây camera vào trong cốp, đi qua ống cao su nối giữa cốp và thân xe. Với ống cao su hẹp, có thể dùng một sợi dây thép mảnh hoặc dây mồi để kéo dây camera qua. Cố định dây bằng dây rút dọc các bó dây zin, chừa đủ độ chùng ở vị trí bản lề để cốp mở, đóng không làm căng dây.

Sau đó, đi dây dọc sàn: nạy nẹp bậc cửa và mép thảm, luồn dây dưới nẹp, lên đến khu vực dưới táp-lô. Không để dây đi qua chỗ có ray ghế trượt, bàn đạp hoặc cơ cấu gập ghế vì dây có thể bị kẹp đứt theo thời gian.

Bước 3: Đấu nguồn camera và dây kích lùi

Đây là bước quan trọng nhất. Camera lùi cần nguồn 12V, còn màn hình cần biết khi nào xe vào số lùi để tự chuyển sang hình camera.

Nguồn cho camera. Cách phổ biến là lấy nguồn từ dây dương của đèn lùi: khi vào số R, đèn lùi sáng và camera cũng được cấp điện. Dùng đồng hồ vạn năng để xác định chính xác dây dương đèn lùi (có khoảng 12V khi vào số lùi, 0V khi ở số khác, với chìa khóa ở vị trí bật). Dây đỏ của camera nối vào dây dương này, dây đen nối mát (thân xe hoặc dây âm của đèn).

Dây kích lùi cho màn hình. Nhiều bộ camera có sẵn một sợi dây đỏ nhỏ chạy dọc theo dây tín hiệu từ cốp lên đầu xe, mục đích là đưa tín hiệu 12V khi lùi lên phía màn hình. Ở đầu màn hình, nối sợi này với dây “BACK/REVERSE” trên bó dây màn hình. Màu dây kích lùi khác nhau tùy hãng màn hình, vì vậy hãy luôn đối chiếu nhãn trên dây hoặc sơ đồ của nhà sản xuất, không đoán theo màu.

Xe dùng hộp giải mã CANbus. Một số màn hình Android lắp kèm hộp giải mã CANbus có thể tự nhận tín hiệu số lùi từ xe. Khi đó bạn có thể không cần đấu dây kích lùi riêng, nhưng vẫn cần kiểm tra cài đặt trong màn hình.

Kỹ thuật nối dây. Nối dây chắc chắn bằng cách hàn hoặc dùng cos bấm, bọc kín bằng ống co nhiệt hoặc băng keo điện. Hạn chế dùng các loại kẹp nối nhanh kém chất lượng, vì tiếp xúc lỏng theo thời gian sẽ gây chập chờn hình ảnh. Không đấu vào dây của hệ thống an toàn như túi khí hay ABS.

Bước 4: Kết nối tín hiệu hình vào màn hình Android

Ở đầu táp-lô, cắm giắc tín hiệu video của camera vào cổng camera lùi của màn hình (thường là giắc RCA màu vàng ghi “CAM IN” hoặc tương tự). Nếu màn hình có nhiều cổng video, hãy đảm bảo chọn đúng cổng camera lùi, không nhầm với cổng video vào (AV IN) hay camera trước.

Trước khi lắp lại mặt táp-lô, hãy thử ngay: bật chìa khóa, đạp phanh, vào số lùi (giữ chân phanh, xe đứng yên) và quan sát màn hình. Nếu hình xuất hiện rõ, bạn có thể đi tiếp. Nếu màn hình đen, báo “không có tín hiệu” hoặc hình sọc nhiễu, đừng vội lắp lại ốp; chuyển sang bước 5 để cài đặt và kiểm tra.

Việc thử trước khi đóng ốp giúp tiết kiệm rất nhiều thời gian, vì tháo lại mặt táp-lô và nẹp nhựa nhiều lần dễ làm gãy chốt, lỏng ốp gây tiếng kêu.

Bước 5: Cài đặt camera trên màn hình Android và hoàn thiện

Vào cài đặt xe trên màn hình Android, tìm mục liên quan đến camera lùi. Tùy phần mềm, các tùy chọn thường gồm:

• Chuẩn tín hiệu camera: CVBS (NTSC/PAL) hoặc AHD (720p/1080p, 25/30 khung hình). Chọn đúng với camera bạn lắp. Với camera hỗ trợ cả hai chuẩn, cài đặt trên màn hình phải khớp với chế độ đang chọn trên camera, thường được chuyển bằng một vòng dây trên cáp camera.
• Lật ảnh (mirror): để hình hiển thị đúng chiều như khi nhìn gương.
• Vạch hướng dẫn đỗ xe: bật, tắt hoặc chỉnh vị trí vạch cho khớp với thân xe.
• Âm thanh khi lùi: tắt hoặc giảm âm lượng nhạc khi vào số lùi.

Sau khi hình ảnh ổn định, căn chỉnh góc camera sao cho thấy được mép cản sau ở cạnh dưới màn hình, giúp ước lượng khoảng cách. Cuối cùng, cố định toàn bộ dây bằng dây rút, lắp lại các ốp nhựa, nẹp bậc cửa và mặt táp-lô. Thử lùi vài lần ở nơi rộng, nhờ người đứng phía sau để so sánh khoảng cách thật với hình trên màn hình.

Lỗi thường gặp khi lắp camera lùi vào màn hình Android

Màn hình không tự chuyển sang camera khi lùi. Nguyên nhân thường là dây kích lùi chưa nối, nối nhầm dây hoặc màn hình đang dùng chế độ nhận số lùi qua CANbus nhưng hộp giải mã chưa cài đúng. Kiểm tra lại dây “BACK/REVERSE” và cài đặt hộp giải mã.

Có hình nhưng sọc nhiễu, hình chớp. Thường do chọn sai chuẩn tín hiệu (camera AHD nhưng màn hình để CVBS hoặc ngược lại), hoặc mối nối nguồn không chắc. Thử đổi chuẩn trong cài đặt trước khi nghĩ đến lỗi phần cứng.

Hình bị nhiễu khi xe nổ máy, đặc biệt lúc đèn lùi bật. Một số xe dùng đèn lùi LED hoặc mạch điều khiển đèn khiến nguồn không ổn định. Có thể cần lấy nguồn ổn định hơn kèm bộ lọc nguồn; nên nhờ thợ điện ô tô kiểm tra.

Hình bị ngược hoặc vạch đỗ xe lệch. Bật hoặc tắt chế độ lật ảnh, chỉnh lại vạch trong cài đặt, hoặc căn lại vị trí camera cho ở giữa xe.

Hình mờ, nhòe sau một thời gian. Ống kính bám bụi, nước hoặc bị thấm ẩm bên trong. Vệ sinh ống kính định kỳ; nếu ẩm bên trong, cần kiểm tra lại gioăng chống nước hoặc thay camera.

Nếu vẫn phân vân giữa camera có dây và không dây trước khi mua, tham khảo bài camera lùi không dây hay có dây. Với người đang định thay màn hình, bài cách chọn màn hình Android theo dòng xe giúp bạn chọn màn hình hỗ trợ camera tốt ngay từ đầu.

Câu hỏi thường gặp

Màn hình Android nào cũng lắp được camera lùi phải không?

Phần lớn màn hình Android ô tô đều có cổng camera lùi, nhưng chuẩn hỗ trợ khác nhau. Có màn chỉ nhận CVBS, có màn nhận thêm AHD. Hãy kiểm tra cài đặt hoặc thông số màn hình trước khi chọn camera.

Tự lắp camera lùi có khó không?

Với người quen tháo lắp nội thất và biết dùng đồng hồ vạn năng, việc tự lắp mất khoảng vài giờ. Phần khó nhất là đi dây gọn và xác định đúng dây đèn lùi. Nếu xe còn bảo hành hoặc bạn chưa tự tin với điện ô tô, nên nhờ cửa hàng uy tín lắp.

Có cần đấu dây kích lùi nếu đã lấy nguồn camera từ đèn lùi?

Thường vẫn cần. Nguồn đèn lùi chỉ làm camera hoạt động, còn dây kích lùi báo cho màn hình tự chuyển sang hình camera. Ngoại lệ là màn hình nhận tín hiệu số lùi qua hộp giải mã CANbus.

Kết luận

Lắp camera lùi vào màn hình Android có sẵn không quá phức tạp nếu bạn chuẩn bị kỹ: chọn camera đúng chuẩn màn hình hỗ trợ, đi dây theo đường dây zin, đấu đúng nguồn đèn lùi và dây kích lùi, rồi cài đặt chuẩn tín hiệu trên màn hình. Luôn thử hình ảnh trước khi đóng ốp nhựa, kiểm tra chống nước quanh camera và nhờ thợ điện ô tô khi gặp lỗi nhiễu nguồn hoặc xe còn trong thời gian bảo hành.
